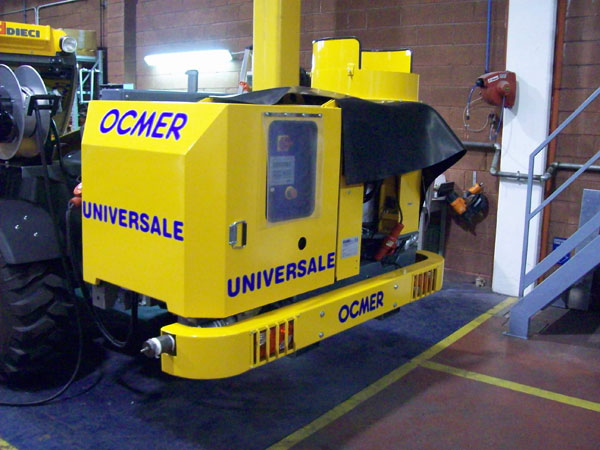

OCM -068 UNIVERSALE

La OCM-068 UNIVERSALE es una máquina para la proyección de hormigón tanto por vía seca como húmeda y el transporte neumático de gravilla de hasta 16-18 m3/h de rendimiento efectivo. Su rotor de 30 litros de cubicación, repartidos en un diámetro de 600 mm, hacen de ella la máquina más efectiva del mundo de entre las de su género. Utilizada normalmente junto con el brazo de proyección para la construcción de galerías y consolidación de escarpes de grandes dimensiones, así mismo, con un rotor de 18 litros, puede ser utilizada manualmente.

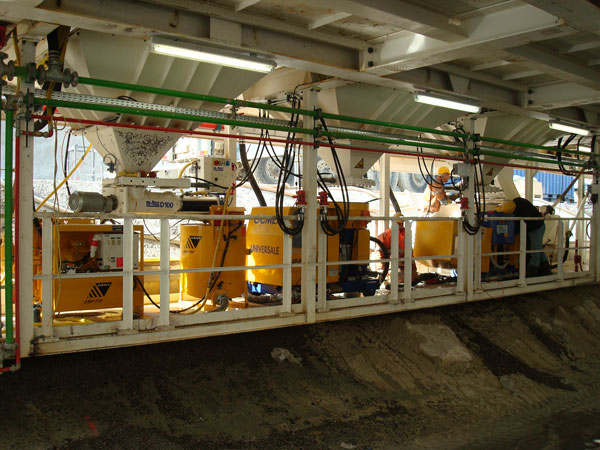

La OCM-068 UNIVERSALE es la que garantiza el caudal más elevado cuando se monta en el “backup” con fresas (TBM) de gran diámetro. Además de los dispositivos presentes en las otras máquinas, este modelo puede volcar la tolva de carga y extraer el rotor grande mediante dos pistones hidráulicos, por lo que una persona sola puede realizar las operaciones de mantenimiento ordinario de manera fácil, rápida y segura.

La máquina puede ser suministrada también en versión DOSA que incluye un dosificador para los aditivos líquidos (normalmente aceleradores de fraguado) sincronizado con el caudal de hormigón.

Pesos Kg. 1.350-1.500

CAPACIDAD DE ROTOR

EN LITROS

MAZZIMA PRODUCCIÓN TEÓRICA (1)
EN m3 / h
SECCIÓN DE LA TUBERÍA  EN mm GRANULOMETRIA MAXIMA

EN mm

DISTANCIAS MAXIMAS EN Mt CONSUMO DE AIRE COMPRIMIDOEN M3/m   A 4-6   BARES
SECO   HOR./VERT. HÚMEDO   HOR./VERT.
18 15,12 65 20 500/100 60/40 16-18
30 25,20 65 75 20/25 500/100 60/40 20-24
(1)  A CONDICIÓN DE QUE LAS CÁMARAS LLENAR Y VACIAR   COMPLETAMENTE

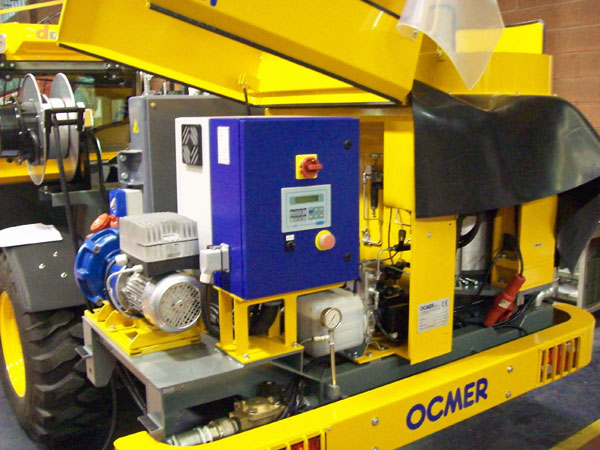

MOTORIZACION:

ELECTRICA
Motor electrico de dos velocidades: HP=15/11, 3×400 V, 50 Hz (otras tensiones bajo solicitud);
Motoinversor: HP=15, 3×400 V, 50 Hz
(otras tensiones bajo solicitud);
Caja electrica : CEE NORMAS (EN-60204-1; EN-60439-1; 73/23/EEC; 93/68/EEC);
Rango de proteccion: IP55
NEUMATICO
Motor principal: HP=30
Motor de la unidad hidráulica: HP=4
Consumo de aire (motores): hasta 18.000 litres/m
at 6-7 bars
